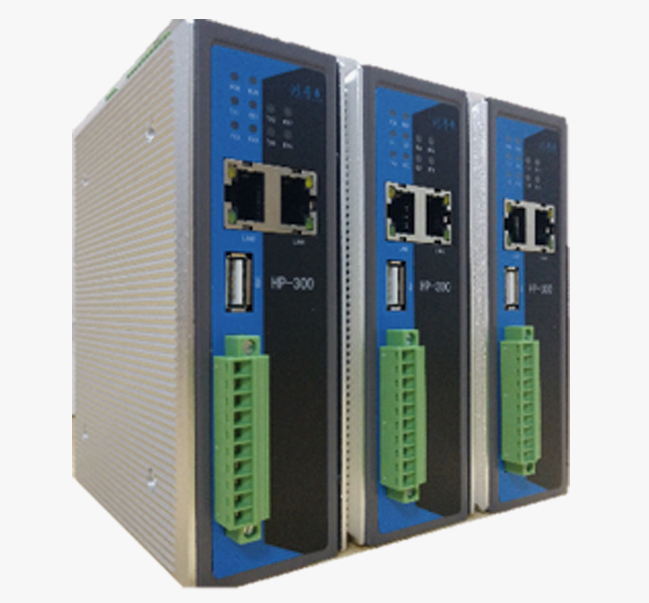

HP-300通訊管理模塊
● 采用低功耗ARM926EJ-S核，主頻最高至300MHZ
● 內置64MB DDR2和56K SRAM NAND flash 128MB
● 支持2路10/100 Mbps全速以太網控制器
● 支持4路485,其中2路可跳線作232使用
● 4路開入、4路開出（5V電壓）
● 4路模擬量（5V或4-20mA采集）
● 支持4G（全網通）遠程無線數據傳輸支持
● 1路USB接口 內置1個看門狗及硬件加密
● 支持 -40～80℃ 工業寬溫應用
● 預裝Linux操作系統
通訊管理模塊是采用基于RISC 架構工業級Nuvoton處理器，具有強大的運算、存儲能力、本地及遠程無線通信能力，可實現現場數據的實時采集與處理、復雜控制算法以及海量現場數據存儲，配合豐富的外圍接口及通信功能，非常適合于需要較高運算能力的數據采集與控制系統、通訊系統、遠程設備監控等應用場合。強固型金屬外殼及內部電路“三防”處理，尤其適合現場惡劣環境。
主系統 | 模擬輸入 | ||
CPU | 工業級Nuvoton處理器，300MHz 主頻 | 信號類型 | 單端/差分信號輸入 |
RAM | 64MB DDR2 SDRAM | 分辨率 | 16位 |
Flash | 128MB Flash | 信號形式 | 0~5V,0~10V，士5V，+10V，4~20mA |
存儲 | 大容量SD存儲，最大128GB | 采樣率 | 每通道不低于100次/秒 |
網絡接口 | 模擬輸出 | ||
L AN | 10/100Mbps自適應I業以太網，RJ45 | 信號形式 | 0~10V，4~20mA |
保護 | 15KV空氣放電及8KV接觸放電保護 | 負載電阻 | 小于250歐姆 |
串行接口 | 脈沖輸入 | ||
標準 | RS-232/422/485 | 工作溫度 | -40 ~ 85°C |
通信協議 | Modbus RTU/ASCII協議支持 | 工作濕度 | 5~95%RH |
存儲溫度 | -50 ~ 100°C | ||
GPRS | 電源需求 | ||
射頻波段 | 850/900/1800/1900MHz | 電源輸入 | 9 ~ 48 VDC，推薦使用12 VDC /24VDC |
標準 | Class 8/10 | 系統功耗 | 250mA@12VDC，3W |
3G（可選WCDMA） | WIFI（WLAN） | ||
技術體制 | WCDMA/HSDPA/GSM/GPRS/EDGE | 兼容標準 | 802.11a/b/g |
射頻波段 | 21 00/1900/850MHz | 射頻類型 | DSSS、CCK、OFDM |
峰值速率 | 3.6Mbps (下行) /384Kbps (上行) | 傳輸速率 | 150Mbps |
峰值速率 | 100Mbps (下行) /50M bps (上行) | 傳輸距離 | 200米(空曠無遮擋區域) |
