風力發電通信系統解決方案
在風力發電機組中按控制功能可分為：連續調節控制、順序控制（SCS）、數據采集（DAS）、聯鎖保護、管理和信息處理。針對于風電廠機組分布廣，地理條件復雜，環境惡劣的現場情況，我們選用可靠性極高的工業級設備構建其數據通信系統
隨著國家風電產業政策落實和風電技術的發展，我國風電裝機容量已位于世界前列。伴隨著風電開發的深入，偏遠山區、高海拔地區、海上風電正在成為我國風電發展的主要方向，而在這些地區的運行值班人員，必然面對生活條件艱苦、工作環境惡劣的問題。
風電場一般位于野外山嶺或沿海高地，交通不便，地形復雜，且面積廣闊地處偏遠地帶，運營商網絡信號覆蓋不足，造成現場人員無法通過有效通信手段與風電場監控中心人員進行良好溝通。
設備運行面臨嚴酷的電氣環境。風力發電機組運行時產生強大的電磁干擾。以某風電場風機為例，機組下送的電纜線電壓達到1195V，最大電流達到1200A；風機施工要求網絡設備與機組公用走線架，因電磁感應會造成高達100V以上的干擾。
此外，風塔為純金屬筒狀結構，內壁光滑；內部無線電信號會發生強烈反射，對手機、對講機無線信號的傳輸造成嚴重干擾。由此造成運維人員現場巡檢時，無法與風電場監控中心建立良好的溝通，風電場監控中心無法及時有效向風機現場人員下達指令，那么建立一套實時通信系統，實現現場及時有效的運維管理、數據回傳是非常有必要的。
整體網絡拓?fù)浞桨?/span>
在風力發電機組中按控制功能可分為：連續調節控制、順序控制（SCS）、數據采集（DAS）、聯鎖保護、管理和信息處理。針對于風電廠機組分布廣，地理條件復雜，環境惡劣的現場情況，我們選用可靠性極高的工業級設備構建其數據通信系統，具體結構如圖所示：
設備運行面臨嚴酷的電氣環境。風力發電機組運行時產生強大的電磁干擾。以某風電場風機為例，機組下送的電纜線電壓達到1195V，最大電流達到1200A；風機施工要求網絡設備與機組公用走線架，因電磁感應會造成高達100V以上的干擾。
此外，風塔為純金屬筒狀結構，內壁光滑；內部無線電信號會發生強烈反射，對手機、對講機無線信號的傳輸造成嚴重干擾。由此造成運維人員現場巡檢時，無法與風電場監控中心建立良好的溝通，風電場監控中心無法及時有效向風機現場人員下達指令，那么建立一套實時通信系統，實現現場及時有效的運維管理、數據回傳是非常有必要的。
整體網絡拓?fù)浞桨?/span>
在風力發電機組中按控制功能可分為：連續調節控制、順序控制（SCS）、數據采集（DAS）、聯鎖保護、管理和信息處理。針對于風電廠機組分布廣，地理條件復雜，環境惡劣的現場情況，我們選用可靠性極高的工業級設備構建其數據通信系統，具體結構如圖所示：

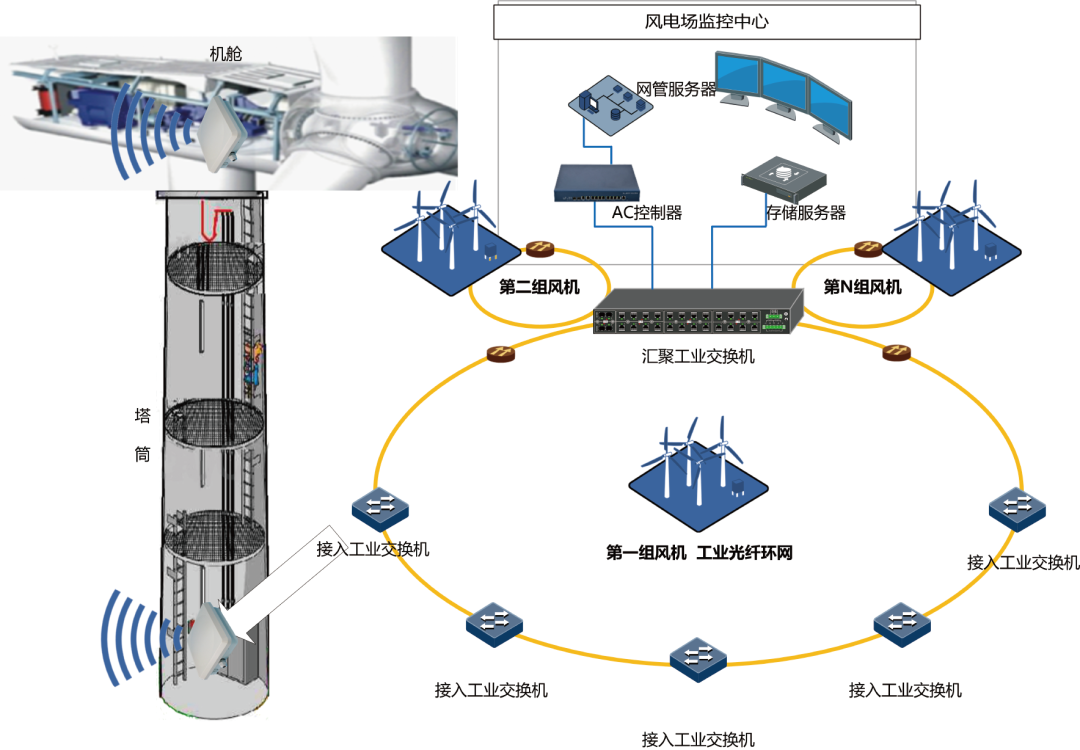

風場數據網絡拓?fù)涫疽鈭D
該方案風機內部區域采用鴻普惠支持802.11ac協議的一體化室外AP用來適應風機內部高低溫的環境要求，在塔底、機艙分別部署1臺AP，同時在塔底部署1臺工業交換機，并通過與塔底工業環網相連實現數據的傳輸。
塔底AP：塔底無線覆蓋，同時要考慮信號穿墻，能夠?qū)o線信號覆蓋到風機外部；
機艙AP：機艙無線覆蓋；
監控中心無線AC：對整個風場的AP進行管理；
高可靠性
選用的工業級交換機具備極佳的工業現場環境適應性（包含機械穩定性、氣候環境適應性、電磁環境適應性等）、防護等級達到IP40、低功耗無風扇散熱技術、MTBF 平均無故障工作時間可達35年。能夠在外場相對惡劣的環境中穩定運行。通過QOS技術，將不同業務按緊急和重要程度分級處理，確保重要業務的可靠傳輸。
高安全性
支持802.1x 認證和Radius 認證 ，用戶在接入網絡時需完成必要的身份認證。支持MAC 地址和端口等多元組綁定、風暴抑制和端口鎖定功能，保證接入用戶的合法性。
運維便捷
工業交換機和收發器支持CLI 命令行、SSH、Web 網管、Telnet 等管理方式，可進行靈活多樣的網管，為維護人員提供最大程度的便捷。
擴展靈活
工業交換機支持環型、相切環、相交環、耦合環等多種組網方式，組網靈活擴展性強，并具備互聯互通性。
